Trong thực tế, nhiều công trình đầu tư hàng tỷ đồng cho hệ thống sprinkler, đường ống và đầu phun nhưng lại xem nhẹ hạng mục lắp đặt máy bơm PCCC — dẫn đến tình trạng bơm không đủ áp lực, bơm không tự khởi động khi cần hoặc tủ điện điều khiển bơm lỗi trong tình huống khẩn cấp. Đây là những nguyên nhân trực tiếp khiến nhiều hệ thống PCCC "chết trên giấy tờ" nhưng thất bại hoàn toàn khi hỏa hoạn thực sự xảy ra. Hiểu đúng và thực hiện đúng quy trình lắp đặt máy bơm PCCC là điều mà mọi chủ đầu tư cần nắm vững.

1. Tổng Quan Về Hệ Thống Bơm PCCC Và Vai Trò Của Từng Loại Bơm

1.1 Phân Loại Máy Bơm PCCC Và Chức Năng Từng Loại

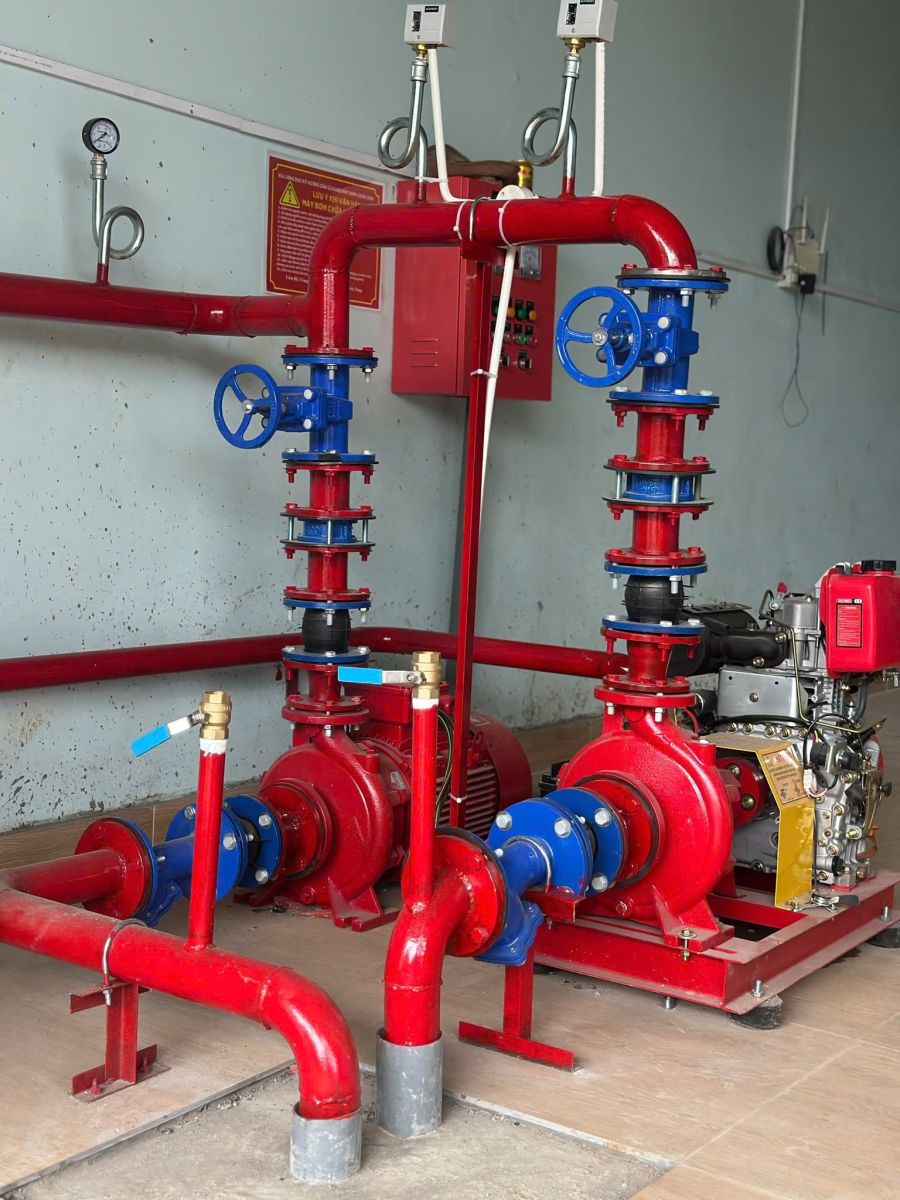

Một trạm bơm PCCC hoàn chỉnh không phải chỉ có một máy bơm đơn giản — đây là một hệ thống gồm nhiều loại bơm phối hợp với nhau để đảm bảo cung cấp nước liên tục với áp lực ổn định trong mọi tình huống. Hiểu rõ vai trò của từng loại bơm là bước đầu tiên để thực hiện lắp đặt máy bơm PCCC đúng kỹ thuật. Loại bơm thứ nhất là máy bơm điện chính (main electric pump): đây là bơm chủ lực vận hành bằng động cơ điện, chịu trách nhiệm cung cấp nước liên tục với lưu lượng và áp lực đủ cho toàn bộ hệ thống sprinkler và họng nước hoạt động đồng thời. Máy bơm điện chính được chọn công suất theo tính toán thủy lực của từng công trình. Loại bơm thứ hai là máy bơm diesel dự phòng (diesel backup pump): hoạt động tự động bằng động cơ diesel khi nguồn điện lưới bị mất trong tình huống hỏa hoạn. Đây là yêu cầu bắt buộc đối với hầu hết công trình theo tiêu chuẩn TCVN 7336:2003 — vì thực tế cho thấy cháy lớn thường kéo theo mất điện. Máy bơm diesel phải có khả năng tự khởi động trong vòng 10 giây kể từ khi nhận tín hiệu. Loại bơm thứ ba là máy bơm bù áp jockey pump: là bơm nhỏ công suất thấp chạy liên tục để duy trì áp lực trong đường ống PCCC luôn ở mức quy định khi hệ thống ở trạng thái chờ. Khi áp lực giảm nhẹ (do rò rỉ nhỏ hoặc mở van kiểm tra), bơm jockey tự khởi động để bù áp mà không cần khởi động bơm chính. Nếu áp lực tiếp tục giảm — tức là có sự cố thực sự — bơm chính và bơm dự phòng diesel sẽ tự động khởi động theo thứ tự ưu tiên đã cài đặt trên tủ điều khiển.

1.2 Tiêu Chuẩn Kỹ Thuật Áp Dụng Cho Lắp Đặt Máy Bơm PCCC

Việc lắp đặt máy bơm PCCC tại Việt Nam phải tuân thủ đồng thời nhiều tiêu chuẩn kỹ thuật quốc gia và quốc tế. Tiêu chuẩn TCVN 7336:2003 về hệ thống chữa cháy sprinkler tự động — trong đó quy định chi tiết về lưu lượng, áp lực, thời gian hoạt động liên tục và yêu cầu về nguồn cấp nước của hệ thống bơm. TCVN 3890:2009 về phương tiện phòng cháy và chữa cháy cho nhà và công trình — quy định cụ thể về yêu cầu bố trí phòng bơm, khoảng cách an toàn và hệ thống điều khiển. Tiêu chuẩn NFPA 20 (Mỹ) về lắp đặt máy bơm chữa cháy tĩnh — được áp dụng rộng rãi tại Việt Nam đối với các công trình có vốn đầu tư nước ngoài và dự án cao cấp. Ngoài ra còn có các tiêu chuẩn của nhà sản xuất thiết bị bơm và quy định đặc thù của từng địa phương. Việc nắm vững các tiêu chuẩn này giúp đơn vị thực hiện lắp đặt máy bơm PCCC thiết kế đúng ngay từ đầu, tránh phải điều chỉnh tốn kém sau khi thi công.

2. Quy Trình Lắp Đặt Máy Bơm PCCC Chuẩn Kỹ Thuật Từ A Đến Z

2.1 Giai Đoạn Thiết Kế, Tính Toán Và Lựa Chọn Thiết Bị

Giai đoạn đầu tiên và quan trọng nhất trong toàn bộ quy trình lắp đặt máy bơm PCCC là thiết kế và tính toán kỹ thuật chính xác. Đây là bước mà nhiều đơn vị thi công thiếu kinh nghiệm hay bỏ qua hoặc làm sơ sài dẫn đến hệ thống bơm không đủ công suất hoặc lãng phí ngân sách đầu tư không cần thiết. Tính toán lưu lượng bơm: kỹ sư phải xác định tổng lưu lượng nước tối đa cần thiết khi toàn bộ hệ thống hoạt động đồng thời — bao gồm số đầu phun sprinkler kích hoạt tối đa, số họng nước vách tường sử dụng cùng lúc và lưu lượng dự phòng theo tiêu chuẩn. Tính toán cột áp bơm: cần xác định tổng tổn thất áp lực trên toàn bộ đường ống từ nguồn nước đến đầu phun xa nhất và cao nhất trong công trình, cộng với áp lực làm việc tối thiểu cần thiết tại đầu phun. Từ các thông số tính toán này, kỹ sư mới có thể lựa chọn đúng model máy bơm có đường cong đặc tính (H-Q curve) phù hợp từ các thương hiệu uy tín như Grundfos (Đan Mạch), Pentair (Mỹ), Ebara (Nhật), Calpeda (Ý) hay Toyo (Nhật). Thiết kế phòng bơm: phòng bơm phải đảm bảo diện tích đủ để lắp đặt và bảo trì dễ dàng, thông gió tốt (đặc biệt quan trọng với bơm diesel), có hệ thống thoát nước sàn, cách ly tiếng ồn và được bảo vệ chống cháy theo đúng tiêu chuẩn. Thiết kế hệ thống đường ống hút và đẩy: đường ống hút phải có độ dốc phù hợp, van một chiều và van khóa đúng vị trí để tránh hiện tượng mồi bơm và va đập thủy lực.

2.2 Giai Đoạn Thi Công, Kiểm Tra Vận Hành Và Nghiệm Thu

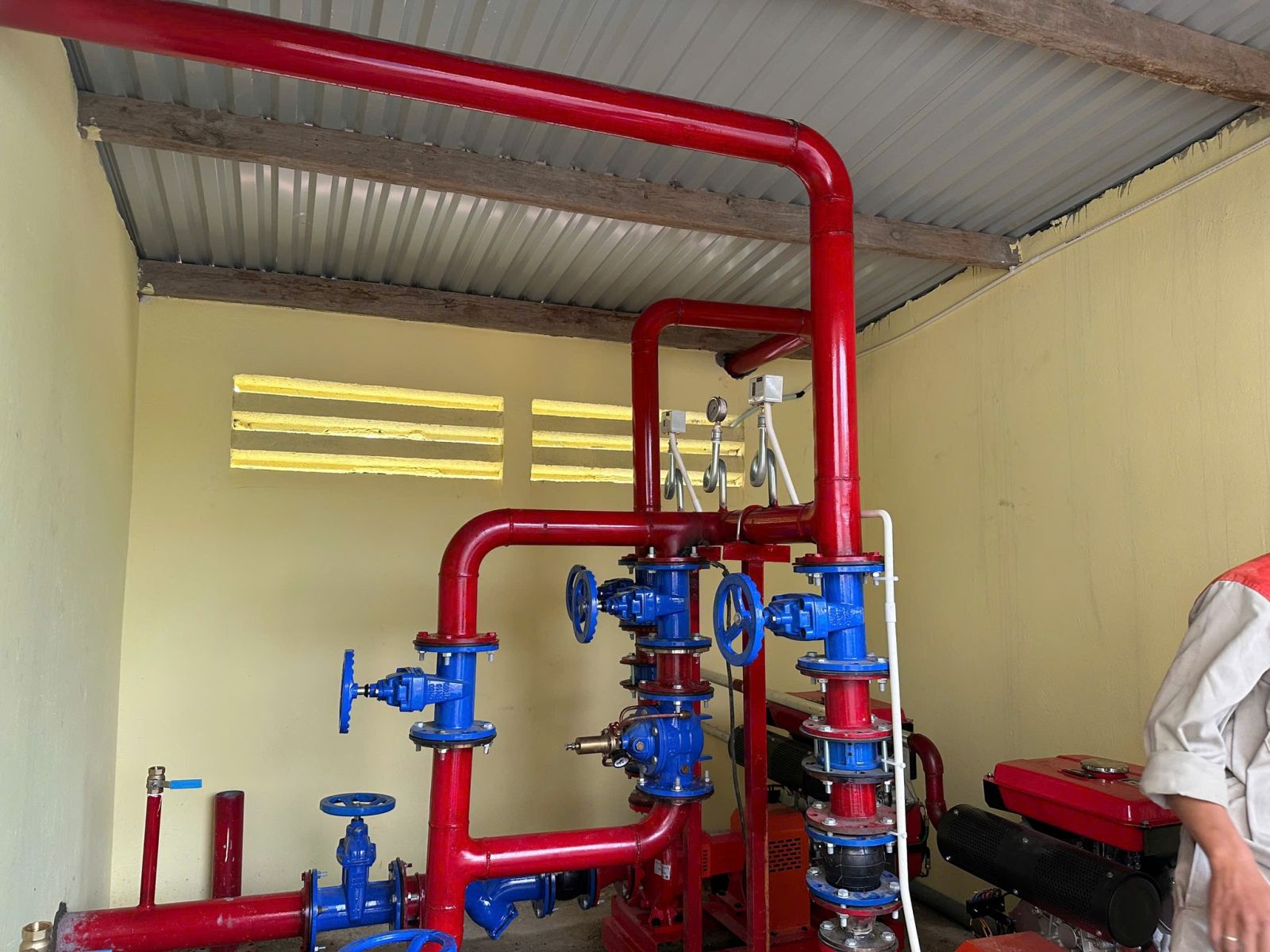

Sau khi hoàn tất thiết kế và được phê duyệt, quá trình lắp đặt máy bơm PCCC thực địa được triển khai theo trình tự kỹ thuật chặt chẽ. Thi công nền móng và khung đỡ bơm: bơm PCCC phải được đặt trên bệ bê tông chắc chắn có chống rung (anti-vibration mount) để tránh truyền rung động sang kết cấu tòa nhà và làm hỏng các mối nối đường ống theo thời gian. Lắp đặt máy bơm và đường ống: kết nối đường ống hút từ bể chứa nước với máy bơm; lắp đặt van cổng, van một chiều (check valve), van xả khí và đồng hồ áp lực đúng vị trí; kết nối đường ống đẩy sang hệ thống phân phối nước chữa cháy. Lắp đặt tủ điện điều khiển bơm (fire pump controller): đây là bộ não của toàn bộ hệ thống bơm PCCC. Tủ điều khiển phải được lập trình chính xác ngưỡng áp lực để kích hoạt và tắt từng loại bơm theo đúng thứ tự ưu tiên. Tủ phải có chức năng tự động và thủ công, có báo động khi bơm gặp sự cố và lưu nhật ký vận hành. Kết nối bơm diesel với hệ thống nạp ắc quy, kiểm tra mức nhiên liệu và thử khởi động tự động. Kiểm tra vận hành: thử nghiệm từng bơm riêng lẻ sau đó thử nghiệm toàn hệ thống dưới tải thực tế, đo và ghi lại lưu lượng và áp lực tại các điểm kiểm tra. Nghiệm thu: phối hợp với cơ quan Cảnh sát PCCC để tiến hành nghiệm thu chính thức, bàn giao hồ sơ hoàn công và hướng dẫn nhân viên vận hành.

3. Những Sai Lầm Phổ Biến Khi Lắp Đặt Máy Bơm PCCC Và Cách Phòng Tránh

3.1 Năm Sai Lầm Kỹ Thuật Thường Gặp Nhất

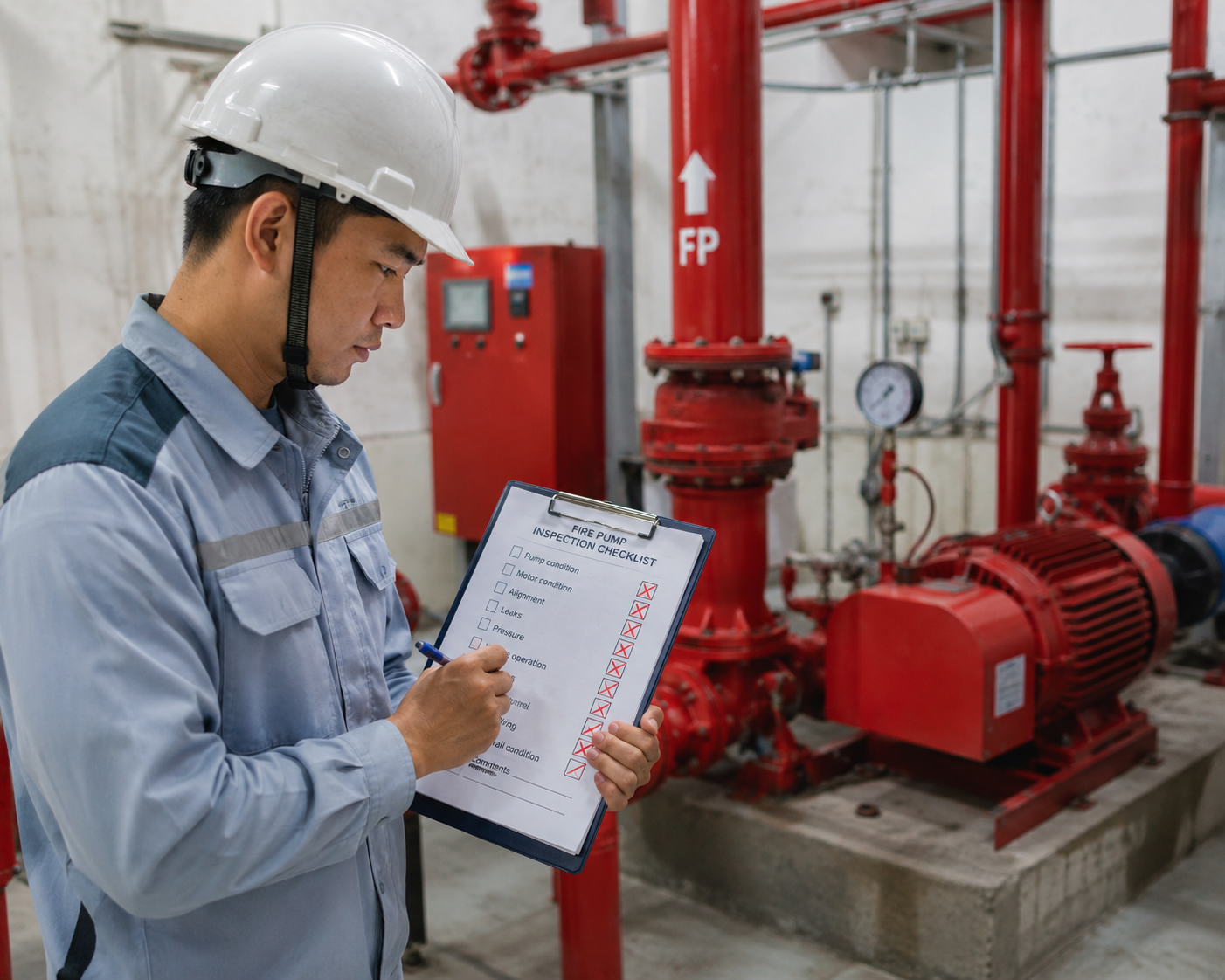

Qua thực tế kiểm tra và bảo trì nhiều công trình PCCC, PCCC Quốc Tùng nhận thấy có năm sai lầm kỹ thuật phổ biến nhất khi lắp đặt máy bơm PCCC mà chủ đầu tư và đơn vị thi công ít kinh nghiệm thường mắc phải. Sai lầm thứ nhất — chọn công suất bơm không đủ hoặc thừa: chọn bơm thiếu công suất dẫn đến áp lực đầu phun không đạt tiêu chuẩn khi nhiều đầu phun cùng kích hoạt; chọn bơm quá thừa công suất gây lãng phí điện năng, tạo áp lực quá cao làm hỏng van và đầu phun nhanh hơn. Giải pháp là tính toán thủy lực chính xác trước khi đặt hàng thiết bị. Sai lầm thứ hai — thiếu hoặc sai vị trí van một chiều: van một chiều (check valve) đặt sai vị trí hoặc thiếu hoàn toàn dẫn đến nước chảy ngược về bể khi bơm dừng, gây mất mồi bơm và khởi động lại chậm. Đây là nguyên nhân phổ biến khiến hệ thống phản ứng chậm khi có sự cố. Sai lầm thứ ba — không lắp bơm jockey hoặc lắp sai thông số: thiếu bơm jockey khiến bơm chính phải tự khởi động mỗi khi áp lực dao động nhỏ, làm tăng số lần khởi động và rút ngắn tuổi thọ động cơ. Lắp bơm jockey có ngưỡng áp lực cài đặt sai khiến bơm chính không bao giờ khởi động hoặc khởi động quá trễ. Sai lầm thứ tư — tủ điện điều khiển không đúng tiêu chuẩn PCCC: dùng tủ điều khiển motor thông thường thay vì tủ điều khiển chuyên dụng cho bơm chữa cháy dẫn đến hệ thống không tương thích với tiêu chuẩn UL 218 hoặc FM Approval, không được nghiệm thu. Sai lầm thứ năm — phòng bơm không đạt yêu cầu PCCC: phòng bơm không có tường và cửa ngăn cháy, thiếu hệ thống thông gió cho bơm diesel, không có hố ga thoát nước — đây là các lỗi thường bị phát hiện trong đợt nghiệm thu và buộc phải sửa chữa tốn kém.

3.2 Bảo Trì Định Kỳ Máy Bơm PCCC Đúng Lịch Và Đúng Kỹ Thuật

Sau khi lắp đặt máy bơm PCCC hoàn chỉnh, công tác bảo trì định kỳ là yếu tố quyết định độ tin cậy của hệ thống trong suốt vòng đời vận hành. Không có hệ thống nào dù được lắp đặt tốt đến đâu mà có thể tự duy trì hoạt động hoàn hảo mà không cần bảo trì. Lịch bảo trì chuẩn theo NFPA 25 và TCVN được khuyến nghị như sau: hàng tuần — kiểm tra trực quan mức dầu bôi trơn, mức nhiên liệu diesel, tình trạng dây đai, kiểm tra không có rò rỉ nước hay dầu. Hàng tháng — chạy thử bơm chính và bơm diesel không tải (no-load test) từ 10 — 20 phút, kiểm tra ắc quy khởi động diesel, kiểm tra áp lực đường ống và ghi chép vào sổ nhật ký bảo trì. Hàng quý — thực hiện test tải (load test) bơm chính để đo lưu lượng và áp lực thực tế so sánh với thông số thiết kế; kiểm tra và làm sạch lưới lọc đầu hút; kiểm tra toàn bộ van và các mối nối đường ống. Hàng năm — bảo dưỡng toàn diện: thay dầu nhớt động cơ, thay lọc nhiên liệu diesel, kiểm tra vòng bi bơm, thử nghiệm toàn hệ thống dưới tải đồng thời với hệ thống sprinkler và nghiệm thu định kỳ với cơ quan Cảnh sát PCCC.
